　　一、附着升降脚手架介绍

　　什么是附着升降脚手架？

　　搭设一定高度并附着在工程结构上，依靠自身的提升设备和装置，可随工程结构逐级爬升或下降，并有带防倾覆和防坠落装置的外脚手架。

　　附着升降脚手架，这种新型脚手架适用于高层建筑施工，特别是超高层建筑。它是在升降、吊挂、吊挂脚手架的基础上发展起来的。今天，我们将系统地学习附着升降脚手架。

　　二、附着升降脚手架的优点

　　1.施工速度快：悬挑脚手架需要连续安装和拆除，爬升30~40分钟即可上升一层，可满足结构施工三天一层，装修施工一天两层的防护需求；

　　2.安全性好：采用多种附件和建筑物外墙，设置多级保护，操作人员始终在架体保护范围内，可有效防止坠物和人员坠落。

　　3.节约材料：爬架体设置高度不超过5层，根据施工进度上下升降，比从地面到结构顶部设置双排脚手架节省大量钢管、扣件、脚手架和安全网；

　　4.塔机班组节约成本：爬升架架设好后，可自行升降系统将爬升架吊起，节省了塔机班组大量成本。

　　5.节省人工成本：攀爬架体架设好后，只需少量人员即可抬起架体，节省大量人工。

　　6.美丽的外表。

　　三.附着升降脚手架的结构拆卸

　　1.帧结构

　　它由三部分组成：垂直主框架、水平支撑桁架和架体框架。

　　2.垂直主框架

　　附着升降脚手架的主要构件垂直于建筑立面，并与附着支撑结构连接。垂直框架主要承受和传递垂直和水平荷载。

　　单个垂直主框架(更常见)

　　空间桁架垂直主框架

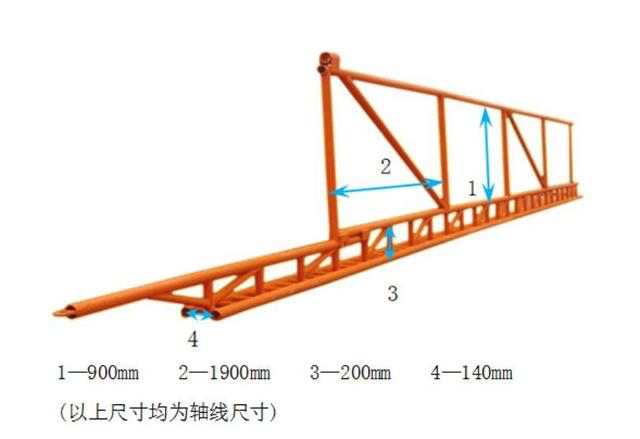

　　3.水平支撑桁架

　　宽度与主体框架相同，与墙面平行，高度不应小于1.8m底部设置脚手架，脚手架与建筑物之间设置可逆密封版，脚手架下方使用安全网。它主要承受架体的竖向荷载，并将竖向荷载传递给竖向主框架的水平支撑结构。

　　4.帧结构

　　位于两个相邻主框架之间、水平支撑桁架上方的框架体。

　　1)立杆：设置在水平支撑桁架的节点上；

　　2)纵向水平杆和横向水平杆；

　　3)剪刀：连续设置，水平夹角为45 ~ 60，用立杆或横向水平杆的伸出端紧固。

　　4)密目网：2000目/100厘米

　　5)操作层设1.2m围栏和18cm高脚板。

　　5.架体高度

　　架体底杆轴线与架体顶杆(即护栏)轴线之间的距离。

　　(不超过高度的5倍)

　　6.框体宽度

　　架体内立柱轴线与外界的水平距离。(不超过1.2m)

　　7.支撑跨度

　　两个相邻垂直主框架中心轴之间的距离。

　　直线布置的导轨主框架的框架支撑跨度不大于7m，折线或曲线布置的框架支撑跨度(相邻两个主框架支撑点处框架的外距离)不大于5.4m

　　折线排列架体

　　注意：

　　1)材料平台不得与脚手架各部位、各构件连接，其荷载应直接传递给建筑工程结构。

　　2)断开应关闭。

　　8.悬臂高度

　　在框架的附属支撑结构中，框架高于最高支撑点的高度。(不得大于架体高度的2/5，且不得大于6m)

　　9.悬臂长度

　　指架体的水平悬臂长度，即架体垂直主架中心轴线与架体端部垂直面的水平距离。

　　架体水平悬臂长度不大于2m，不大于跨度的1/2。

　　悬臂段长度：L1

　　锚固段长度：L2

　　L21.25L1

　　注意：与悬挑脚手架悬挑段长度概念的区别！

　　10.防倾覆装置

　　一种防止架体在提升和使用过程中翻转的装置。

　　11.防坠落装置

　　一种防止架体在提升或使用过程中意外掉落的装置。

　　起吊后用钢管卡子固定，再次起吊时注意拆除。

　　起吊后，用斜杆撑顶，下降时向左折断。

　　12.提升机构

　　控制架体升降运动的动力机构有电动和液压两种。

　　13.负载控制系统

　　一种能够反映和控制运行中提升机构所承受的负载的装置。

　　14、悬臂梁

　　一端固定在附墙支架上，用起重设备或防坠装置悬挂的悬臂钢梁，也称为悬梁。

　　15.导轨

　　附着在墙上或垂直主框架上的支撑结构上的轨道，用于引导脚手架上升和下降。

　　16、同步控制装置

　　在提升架体的过程中，控制各吊点的垂直速度，使各吊点的载荷或高差在设计范围内。

　　17、附墙支撑

　　附墙支架是起重架的附属支撑结构，承担和传递起重架的载荷，同时通过其内部设置的防坠装置，实现意外坠落情况下的阻挡保护功能。它集承重、防坠、防倾、导向功能于一体，能更好地适应结构的垂直度、预留预埋管的误差和小偏差。

　　附墙支架由钢通过焊接、加工和组装制成。导轨主架的导轨插入导轮座内，利用导辊与导轨之间的滑动配合来约束导轨主架上下移动。升降架与工程结构的距离可通过调节调节螺栓进行调节，调节范围为18025mm。

　　18.转换装置

　　1)三角铁零件

　　当主体结构外侧为阳台或其他悬挑板，且此处主体框架无法正常安装在墙体或梁上时，可考虑通过三角铁件进行转换，保证附墙支撑的正常安装。三角铁件应用实例

　　2)垫块

　　当结构外围有200 ~ 300 mm宽的水平装饰檐时，用于适当加宽框架与结构的距离，以保证结构施工和框架吊装的顺利进行。

　　3)加高零件

　　当结构周围有宽度为300 mm   ~ 600 mm的空调面板或凸窗面板时，可适当加宽架体与结构的距离，以保证结构施工和架体吊装的顺利进行。

　　4)悬挂挂件

　　用于悬挂电动葫芦，通过M30地脚螺栓与工程结构牢固连接，起吊时将架体的荷载传递到工程结构的承重部位，分为普通吊架、加长吊架、槽钢吊架和小吊架。
